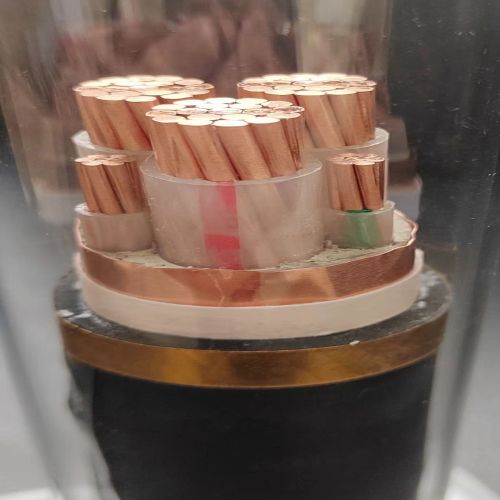

ZRA-YJV22-4x185交聯聚乙烯絕緣鋼帶鎧裝阻燃電纜
額定電壓： 0.6/1KV
產品顏色： 黑
護套材料： 阻燃聚氯乙烯
產品型號： ZRA-YJV22
屏蔽材質： 無
產品包裝： 盤裝/軟包
產品詳情
一、應用介紹
本產品適用于額定電壓35kV及以下交聯聚乙烯絕緣阻燃電力電纜適宜敷設在賓館、車站、化工、石油平臺、礦山、電站、地鐵、高層建筑等對電纜有阻燃要求的場所。
二、構示意圖
三、使用特性
1、敷設時的環境溫度不得低于0℃，電纜的落差不受限制。
2、電纜安裝時允許彎曲半徑：單芯無鎧裝電纜為20D，單芯有鎧裝電纜為15D；多芯無鎧裝電纜為15D，多芯有鎧裝電纜為12D。D為成品電纜外徑。
3、電纜導體的長期允許工作溫度為90℃，線芯短路是導體最高溫度（最長持續5s）不超過250℃。
四、型號規格
| 型 號 | 名 稱 | |
| 銅 芯 | 鋁 芯 | |
| ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22 | ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22 | 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
2、電力阻燃電纜的規格 天長市時豐電氣有限公司www.mmhb.com.cn
| 型 號 | 芯 數 | 額 定 電 壓 kV | ||||||
| 0.6/1 | 1.8/3 | 3.6/6～ 6/6 | 6/10～8.7/10 | 8.7/15～ 12/20 | 18/20～ 26/35 | |||
| 標 稱 截 面 mm2 | ||||||||
| ZR-YJV22 ZRA-YJV22 ZRB-YJV22 GZR-YJV22 | ZR-YJLV22 ZRA-YJLV22 ZRB-YJLV22 GZR-YJLV22 | 4～500 | 10～500 | 25～500 | 25～500 | 35～400 | 50～400 | |
| 注：1）單芯電纜鎧裝應采用非磁性材料或采用減少磁損耗結構。 | ||||||||
五、產品性能
1、成品電纜的電氣性能符合GB/T 12706-2002標準要求。
2、成品電纜阻燃性能符合IEC 60332-3及GB/T 18380.3-2001標準中規定的A、B、C三類中任一類阻燃性能要求
3、成束電纜燃燒試驗如表
| 試驗項目 | 單位 | 性能要求 | ||
| 試驗等級 | A | B | C | |
| 供火時間 | min | 40 | 40 | 20 |
| 每米可燃材料總容積 | L/m | 7 | 3.5 | 1.5 |
| 燃燒受影響部位長度 | m | ＜2.5 | ||
六、試驗
電纜的試驗項目和試驗方法，除符合GB/T 12706.1-2002中的第14章～19章的規定外，還應符合本標準表4的規定。
| 試 驗 項 目 | 試 驗 類 型 | 性 能 要 求 | 試 驗 方 法 | |
| 阻燃特性 | A類 | T | 電纜通過燃燒，炭化部分所到達的高度不超過2.5m。 | GB/T 18380.3-2001 |
| B類 | ||||
| C類 | ||||
| 注：A類：試樣根數應使每米所含的非金屬材料的總體積為7L。 B類：試樣根數應使每米所含的非金屬材料的總體積為3.5L。 C類：試樣根數應使每米所含的非金屬材料的總體積為1.5L。 | ||||
七、電纜交貨長度
1、成品電纜應成盤交貨，允許重量不超過80kg的短段電纜成圈包裝。
2、根據雙方協議，允許任何長度的電纜交貨。
