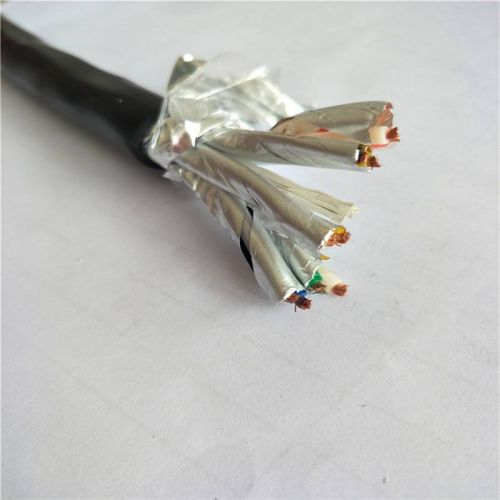

WDZN-DJYJP3VP3R無鹵阻燃耐火信號電纜
額定電壓： 300/500V
產品顏色： 黑色
護套材料： 低煙無鹵聚烯烴
產品型號： WDZN-DJYJP3VP3R
屏蔽材質： 鋁箔分屏蔽+鋁箔總屏蔽
產品包裝： 盤裝/軟包
文章標簽： 耐火電纜 低煙無鹵電纜
產品詳情
一、產品應用
低煙無鹵非鎧裝電纜(第一部分1類) 主要應用于室內安裝，也安裝在潮濕的環境中.在工業生產進程中完成通信，數據和語音信號的傳輸和服務, 此類電纜也可應用于電氣設備和儀表之間的互聯.
二、結構
| 導體 | 退火銅或鍍錫銅, 尺寸： 遵循BS6360標準，0.5mm2;和0.75mm2;，5類多股，0.5mm2;和1.0mm;，1類實心銅，1.5mm;和 2.mm2;，2類多股銅 |
|---|---|
| 絕緣 | XLPE(交聯聚乙烯), 或PE(聚乙烯) |
| 成對 | 兩芯對絞，加小于100mm的隔離帶 |
| 線對顏色 | 參照附注里的色彩編碼 |
| 單對屏蔽 | 鋁塑復合屏蔽，每對屏蔽金屬面向內，緊挨0.5mm2;的排流線 |
| 粘合帶 | 透明的聚合酯帶 |
| 總屏蔽 | 鋁塑復合屏蔽，金屬面向內，緊挨0.5mm2;的排流線 |
| 外護套 |
LSOH(低煙無鹵)護套 阻燃遵循IEC60332-3-22標準 防火遵循IEC60331標準 無鹵遵循IEC60754-1標準 低煙遵循IEC61034-1-2標準 |
| 護套顏色 | 黑色/藍色 |
物理性能和電氣性能
工作溫度: -20?C - + 90?C( 固定安裝)
0?C - +50?C(工作中 )
最小彎曲半徑: 5 x 外徑
| 導體截面積 | MM 2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 導體規格 | NO. X MM | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
| 最大導體電阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 最小絕緣電阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
| 1KHZ時的電容不平衡值（對：對屏蔽） | PF/250M | 250 | |||||
| 1KHZ時的最大互容 （非屏蔽和總屏蔽的電纜，單對和兩對除外） | PF/M | 115 | 115 | 115 | 115 | 120 | |
| 1KHZ時的最大互容（單對屏蔽/總屏蔽電纜包括單對及兩對） | PF/M | 75 | 75 | 75 | 75 | 85 | |
| 相鄰芯數間最大的感應系數/阻 抗比率 | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
| 測試電壓 | 芯：芯 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯：屏蔽 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大額定電壓 | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 |
參數表
| 對數 |
導體 股數和直徑 |
標稱 導體截面積 |
標稱 絕緣厚度 |
標稱 護套厚度 |
標稱 電纜外徑 |
標稱 電纜重量 |
|---|---|---|---|---|---|---|
| NO./MM | MM2 | MM | MM | MM | KG/KM | |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 780 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 1020 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 1680 |
| 2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 200 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 580 |
| 15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 780 |
| 20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 1010 |
| 30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 1430 |
| 50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2360 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 250 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 460 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 760 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 1020 |
| 20 | 7/0.53 | 1.5 | 0.6 | 2 | 31.7 | 1350 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2.2 | 38.6 | 1900 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 3060 |
