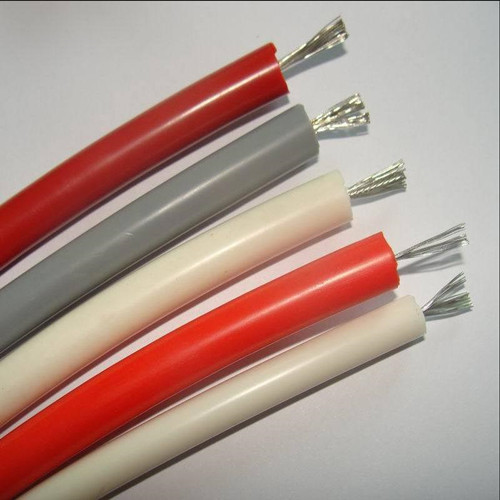

JHXG-1140V硅橡膠絕緣引接線

額定電壓： 1140V

產品顏色：黑色/紅色

護套材料：硅橡膠

產品型號：客戶選擇

屏蔽材質：無屏蔽

產品包裝：盤裝/軟包

文章標簽：電機引接線硅橡膠電纜

產品詳情

一、產品說明：

1、本產品供頻率50Hz交流電壓500V及1140V的電氣設備固定敷設之用。

2、執行標準企業標準

3、使用條件線芯長期工作溫度不超過+180℃。安裝時最低溫度為-60℃，振動范圍1~1.5mm，振動頻率在每秒鐘50次的情況下允許使用。

4、型號、規格尺寸及重量

型號	標稱截面(mm2)	導電線芯股/根/直徑	外徑	鍍錫銅線重量(kg/km)	計算外徑	計算重量(kg/km)
JHQG JHXG	0.75	19/0.23	1.2	7.1	4.2	27
	1.0	19/0.26	1.3	9.1	4.6	30
	1.5	19/0.32	1.6	13.7	4.9	37
	2.5	7/7/0.26	2.3	23.7	6.2	58
	4	7/7/0.32	2.9	35.7	7.1	86
	6	7/7/0.39	3.5	53.3	8.3	121
	10	7/7/0.52	4.7	93.7	9.5	165
	16	12/7/0.49	6.1	143.0	10.9	227
	25	19/7/0.49	7.4	227.0	12.2	323
	35	19/7/0.58	8.7	317.0	13.5	426
	50	19/7/0.68	10.2	434	16.1	603
	70	27/7/0.68	12.55	612	18.5	904
	95	37/7/0.68	14.28	862	21.2	1135

注：電線由銅導電線芯、硅橡膠絕緣護套組成。交貨長度電線交貨長度不小于5mm。可以長度不小于1.5m的短段交貨，其數量不超過交貨總長度10%。電線成盤或成圈交貨。電線標稱外徑公差+10%，負公差不作規定。根據協議允許超公差外徑交貨。天長市時豐電氣有限公司www.mmhb.com.cn
